Як захистити електроприлади від стрибків напруги
Ми оточуємо себе технікою, яка робить наше життя комфортнішим: інверторні холодильники, що тихо працюють і економлять енергію, пральні машини з десятками програм, величезні 4К-телевізори, потужні комп’ютери. Вартість усього цього обладнання легко може дорівнювати вартості недорогого автомобіля. Але вся ця складна і чутлива електроніка має одну спільну вразливість — вона абсолютно беззахисна перед нестабільною напругою в нашій електромережі.
Більшість вважає, що найгірше, що може трапитися з технікою — це відключення світла. Насправді, це не так. Набагато руйнівнішими є невидимі та підступні стрибки або глибокі провали напруги. Саме вони є причиною переважної більшості поломок електронних плат та блоків живлення, які сервісні центри зазвичай списують на “порушення умов експлуатації”, відмовляючи у гарантійному ремонті. На щастя, захистити свої інвестиції та нерви можна. Це не вимагає космічних витрат, але потребує розуміння суті проблеми та грамотного вибору захисних пристроїв. У цьому посібнику ми розберемося, звідки беруться ці загрози, які існують рівні захисту, і як побудувати справжній “енергетичний щит” для вашого дому.
Звідки беруться небезпечні коливання напруги?
Перш ніж обирати захист, потрібно знати причини виникнення коливань напруги. За стандартом, напруга в наших розетках має бути 230 Вольт з невеликим відхиленням ±10% (тобто, від 207 до 253 Вольт). Якісна техніка розрахована на роботу в цьому діапазоні. Проблеми починаються, коли ці межі порушуються, і це трапляється значно частіше, ніж ми думаємо.
Існує кілька видів аномалій в мережі, і кожна з них несе свою загрозу:
- Імпульсні перенапруги. Це надзвичайно короткі, але потужні стрибки напруги, що можуть сягати кількох тисяч Вольт. Вони тривають лише мікросекунди. Найчастіша причина — удар блискавки. І не обов’язково у ваш будинок — розряд за кілька кілометрів створює потужний електромагнітний імпульс, який наводиться на лінії електропередач і доходить до ваших розеток. Такий імпульс здатний зламати доріжки на електронних платах.
- Тривалі перенапруги. Це найнебезпечніша і найпоширеніша біда. Вона виникає, коли напруга на тривалий час (від кількох секунд до кількох годин) піднімається вище 260-280 Вольт. Найстрашніша причина цього — аварія під назвою “обрив нуля”. У трифазній мережі, що живить більшість багатоквартирних будинків, нульовий провід служить балансиром. Якщо він обривається або відгорає в щитку (часто через перевантаження), відбувається “перекіс фаз”. Це означає, що у вашій квартирі напруга може стрибнути до 400 Вольт! Жоден побутовий прилад на це не розрахований. Результат — згорає все, що було увімкнено.
- Падіння напруги. На перший погляд, це не так страшно, але це лише на перший погляд. Коли напруга надовго падає нижче 180 Вольт (типова ситуація взимку в приватному секторі, коли всі вмикають обігрівачі), найбільше страждають прилади з двигунами: холодильники, кондиціонери, насоси. Щоб виконати свою роботу при низькій напрузі, двигун починає “тягнути” з мережі більший струм. Це призводить до його сильного перегріву і, врешті-решт, до згорання обмоток. Ремонт такого двигуна коштує як половина нового приладу.
Розуміння цих процесів є ключем до вибору правильного захисту. Не існує одного універсального пристрою від усього — для кожної загрози є свій інструмент.
Допоміжні пристрої
Ринок пропонує кілька типів захисних пристроїв. Важливо не плутати їхні функції, адже мережевий фільтр за 200 гривень не врятує від того, від чого рятує реле напруги:
- Мережевий фільтр (подовжувач). Це найпростіший пристрій. Його головна задача — боротися з дрібними високочастотними перешкодами та поглинати дуже слабкі імпульсні стрибки:
- Як працює. Всередині нього є простий фільтр та маленький елемент — варистор, який при короткому стрибку напруги приймає удар на себе і згорає.
- Від чого НЕ захистить. Він абсолютно безсилий проти тривалої перенапруги чи її падіння. При напрузі 280 Вольт його варистор згорить за секунду, а велика напруга спокійно піде далі до вашої техніки.
- Висновок. Це корисна річ для комп’ютера чи телевізора як додатковий рівень захисту від дрібних перешкод, але він не є основним захисником будинку.

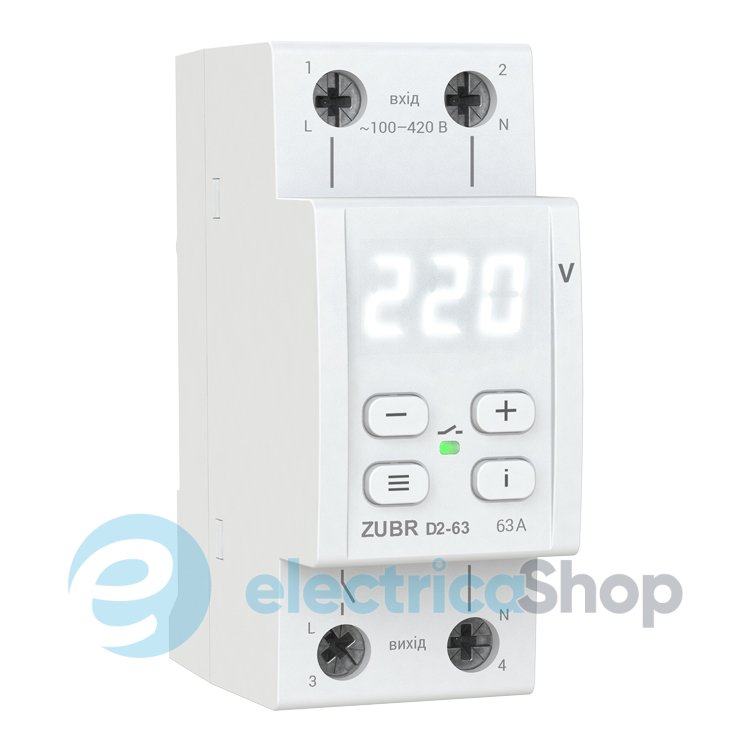

- Реле контролю напруги (відсікач). Це найважливіший і найефективніший пристрій для захисту всього дому:
- Як працює. Це розумний пристрій, який встановлюється в електрощиток. Ви задаєте йому безпечні межі напруги (наприклад, нижню 195 В і верхню 255 В). Реле постійно, сотні разів на секунду, моніторить мережу. Як тільки напруга виходить за встановлені вами рамки, воно за долі секунди повністю знеструмлює ваш дім чи квартиру. Коли напруга повертається в норму, реле не вмикає все одразу. Воно чекає заданий вами час (від 10 секунд до 15 хвилин), щоб переконатись у стабільності, і лише потім плавно відновлює живлення. Ця затримка є життєво важливою для холодильників та кондиціонерів.
- Висновок. Це обов’язковий елемент для будь-якого сучасного житла. Один такий пристрій захищає всю техніку в домі від найстрашніших аварій.
- Стабілізатор напруги. Його завдання не відключати, а вирівнювати напругу:
- Як працює. Якщо на вході 190 В, на виході він зробить 220 В. Якщо на вході 250 В, він опустить до 230 В. Він постійно коригує напругу, подаючи на техніку ідеальний струм.
- Коли він потрібен. Якщо у вас не просто трапляються стрибки, а постійно тримається занижена чи завищена напруга. Це ідеальне рішення для чутливої техніки, наприклад, для автоматики сучасних газових котлів, яка відмовляється працювати при напрузі нижче 200 В. Але важливо розуміти, що при критичних стрибках (вище 270-280 В) він не зможе стабілізувати напругу і, як і реле, просто вимкне живлення.
- Джерело безперебійного живлення (ДБЖ, UPS). Його головна місія — дати вам час при повному зникненні світла:
- Як працює. Це пристрій з акумулятором, який при відключенні електрики миттєво перемикає живлення на себе, дозволяючи вам зберегти документи на комп’ютері і коректно його вимкнути.
- Висновок. Незамінний для комп’ютерів, серверів, систем відеонагляду. Якісні моделі також мають вбудований стабілізатор, але для захисту всього будинку він не призначений.
Комплексний підхід до захисту електромережі
Отже, як правильно організувати захист? Приведемо список дій:
- Встановлення якісного реле контролю напруги в головний електрощиток. Це фундамент, який захистить вас від 95% найнебезпечніших аварій.
- Використання мережевих фільтрів для комп’ютерної та мультимедійної техніки. Вони візьмуть на себе дрібні перешкоди та згладять незначні імпульси.
- Якщо у вас хронічно нестабільна напруга, для особливо вимогливої техніки (газовий котел, аудіоапаратура) встановлюється локальний стабілізатор напруги.
- Для робочого комп’ютера, де втрата даних неприпустима, обов’язковим є ДБЖ.
Створення такої надійної системи вимагає використання якісних та надійних компонентів. Адже сам захисний пристрій повинен бути надійнішим за техніку, яку він захищає. Тому вибір обладнання варто робити лише у перевірених постачальників, які гарантують якість. Повний спектр сертифікованих пристроїв для захисту від перепадів напруги — від найнадійніших реле Zubr та DigiTOP до стабілізаторів та ДБЖ — в інтернет-магазині electrica-shop.com.ua. Купуючи тут, ви отримуєте гарантію на продукцію від офіційних виробників, та професійну консультацію, яка допоможе підібрати оптимальне рішення саме для ваших умов та бюджету.
Вартість одного надійного реле напруги, яке захистить весь дім, можна порівняти з вартістю одного походу в супермаркет. А вартість ремонту плати керування сучасного телевізора чи холодильника може сягати третини їхньої вартості. Арифметика тут проста і очевидна. Побудувавши одного разу грамотну систему захисту, ви можете бути спокійні, знаючи, що ваша дорога техніка знаходиться під захистом надійного вартового, який готовий до будь-яких примх електромережі.
